AOMIN 奥敏
D2全数字楼宇对讲系统
全数字智能系列 · 技术说明书
老旧小区改造｜数字楼宇对讲｜门禁升级｜低成本轻量化/数字联网 / 人脸识别 / 智慧社区
★ 5项国际标准·5项国家标准起草单位·2 项国家数据知识产权登记认证 | 29年门禁技术沉淀
中山市奥敏电子有限公司
www.aomin.com | sales01@aomin.com | 0760-88800668-301
一、产品概述
1.1 产品定位
奥敏D2全数字化对讲系统是面向新建社区、高标准改造项目及智慧社区建设的新一代纯数字IP对讲解决方案，为奥敏六层技术产品体系第三层"全数字智能系列"核心载体。
系统采用标准TCP/IP网络通讯协议，实现全数字化音视频传输与智能识别，由3D人脸识别室外机（AMD2XC-1/AMD2AG-1系列）+ 7寸全触摸数字室内机（SDV7BS-7T）+ 双目人脸门禁一体机（AMC10702）+ 数字管理机（D2GLJ-10）+ SMD16管理中心软件组成，支持人脸识别、手机APP远程、微信小程序、IC/ID卡、密码等多种开锁方式，实现从单元门禁到社区管理的全场景数字化覆盖。
1.2 核心价值
（1）核心定位：新建社区/高标准改造首选全数字IP对讲系统，奥敏六层技术产品体系第三层核心产品，全面数字化期的技术标杆。
（2）技术底座：基于TCP/IP协议的数字联网架构，支持POE供电、光纤组网、云边协同，为智慧社区、智慧出租屋、智慧新防控等上层应用提供标准化数据接口。
（3）客户价值：高清可视对讲、3D人脸活体检测、手机远程管控、智能家居联动、平台数据对接，满足现代社区智能化、便捷化、安全化的全方位需求。
1.3 应用场景
- 新建住宅小区：核心应用场景，支持高层、别墅、大型社区组团，实现单元门禁、户内对讲、电梯联动、安防报警一体化。
- 高标准旧改项目：可布线场景的全面数字化升级，替换老旧模拟系统，实现从"能通话"到"智慧管"的跨越。
- 智慧社区/智慧出租屋：对接公安平台、街道治理平台，实现实有人口管理、流动人口登记、三标三实数据汇聚。
- 商业办公/园区：支持多权限分级管理、访客预约、考勤联动，满足企事业单位智能化管理需求。
二、系统组成与架构
2.1 系统组成
D2系统为全数字IP架构，前端设备通过标准网线接入局域网，支持POE供电与光纤远距离传输：
（1）前端硬件核心组件
| 设备类型 | 型号 | 核心功能 |
|---|---|---|

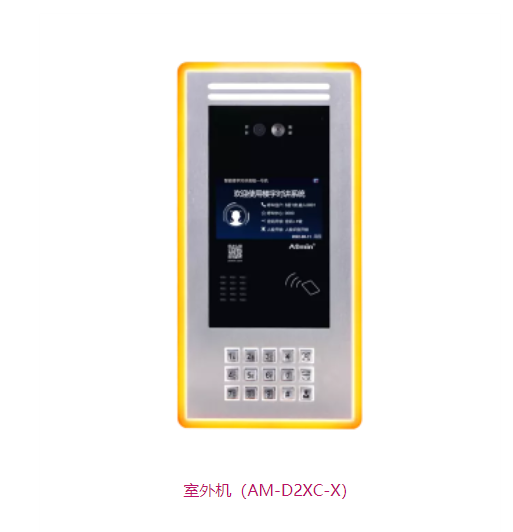

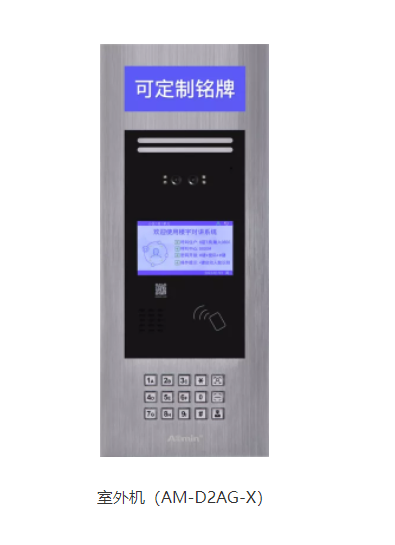

| 3D人脸识别室外机 | AMD2XC-1（橙光破晓A型）/ AMD2AG-1（B型） | 人脸识别、可视对讲、多种开锁、广告播放 |

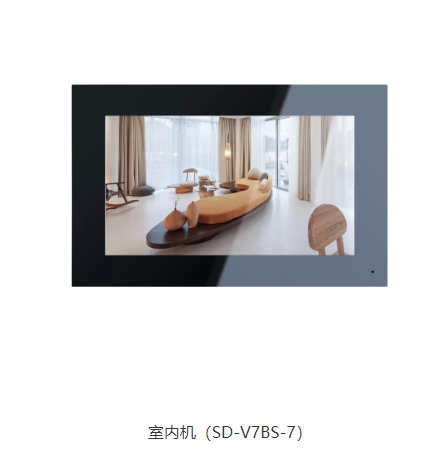

| 7寸全触摸室内机 | SDV7BS-7T | 可视对讲、远程开锁、户户通、家庭安防、呼梯 |

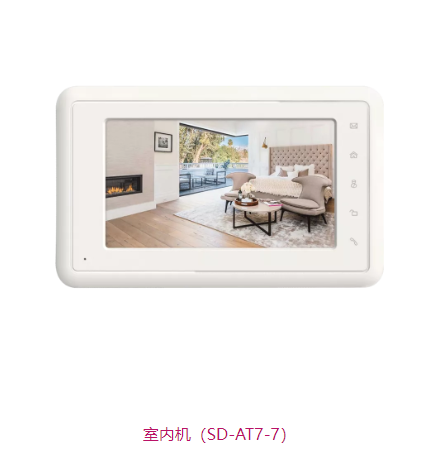

| 触摸按键型室内机 | SDAT-7T | 全触摸操作、信息接收、访客留影、安防布防 |
| 双目人脸门禁一体机 | AMC10702 | 人脸门禁、考勤管理、通道管控 |
| 数字管理机 | D2GLJ-10 | 中心管理、双向对讲、设备监控、记录查询 |

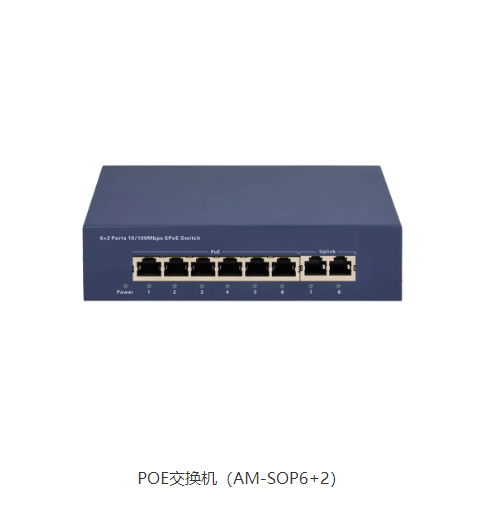

| POE交换机 | AM-SOP6+2 / AM-SOP8+2 | 楼层汇聚、设备供电、数据交换 |
（2）后端管理软件
SMD16管理中心软件：系统核心管理后台，基于Win10 64位系统，实现设备管理、人员管理、权限配置、记录查询、数据对接等全流程数字化管理。
2.2 系统架构图
【云端/平台层】智慧社区平台 / 公安对接平台 / 第三方系统
↓
【管理中心层】SMD16软件 + D2GLJ-10数字管理机
↓ TCP/IP网络
【楼层汇聚层】POE交换机（AM-SOP6+2/8+2）
↓ 标准网线/光纤
【单元设备层】室外机 + 室内机 + 门禁一体机
↓
【住户终端】手机APP/微信小程序/室内分机
2.4 核心设备参数
（1）AMD2XC-1/AMD2AG-1室外机参数
| 参数项 | 规格 |
|---|---|
| 显示屏 | 4.3寸TFT LCD彩色屏，分辨率480×272 |
| 摄像头 | 双目摄像头+红外摄像头，支持3D人脸活体检测 |
| 感应距离 | 雷达感应1.5~2米自动唤醒 |
| 识别距离 | 0.5~1.2米 |
| 开锁方式 | 人脸/IC卡/ID卡/密码/室内机/管理机/手动 |
| 网络协议 | TCP/IP数字联网 |
| 供电 | DC 16V±1V，**功率15W |
| 工作温度 | -20℃~+70℃ |
| 材质 | 铝合金+ABS塑胶 |
| 扩展能力 | 单栋可接8台单元副机+8台小区门口机 |
（2）SDV7BS-7T室内机参数
| 参数项 | 规格 |
|---|---|
| 显示屏 | 7寸液晶触摸屏 |
| 处理器 | ARM 9高速处理器 |
| 内存 | DDR1 32MB + NOR FLASH 32MB |
| 接口 | RJ45网口×1、4路安防接口、SD卡接口 |
| 功耗 | **3.6W（300mA） |
| 工作温度 | -20℃~+85℃ |
| 核心功能 | 视频通话、远程开锁、户户通、呼梯、家庭安防 |
（3）AMC10702双目人脸门禁一体机参数
| 参数项 | 规格 |
|---|---|
| 显示屏 | 7寸LED液晶显示屏，分辨率800×600 |
| 摄像头 | 双目摄像头+红外摄像头 |
| 识别方式 | 3D人脸识别、IC/ID卡 |
| 安装方式 | 壁挂式 |
| 尺寸 | 112×205×20mm |
（4）D2GLJ-10数字管理机参数
| 参数项 | 规格 |
|---|---|
| 显示屏 | 10.1寸LCD液晶彩色屏，分辨率1024×600 |
| 通信方式 | 10/100M以太网 |
| 工作电压 | DC 12~18V |
| 功耗 | 小于10W |
| 工作温度 | -25℃~+40℃ |
| 外形尺寸 | 330×185×54mm |
| 安装方式 | 桌面摆放 |
| 接听方式 | 手柄/免提 |
三、核心功能详解
3.1 智能识别与开锁
- 3D人脸活体检测：采用双目摄像头+红外摄像头，有效防止照片、视频、面具攻击，识别准确率≥99.5%。
- 人体感应唤醒：雷达感应距离1.5~2米，人员靠近自动唤醒屏幕并启动识别，无需触摸操作。
- 多模态开锁：支持人脸识别、IC/ID卡刷卡、密码输入、室内机远程、管理机远程、出门按钮、手机APP/小程序等多种方式。
3.2 可视对讲系统
- 访客呼叫：输入房号+#键呼叫住户，支持3位/4位房号，超时自动呼出。
- 双向视频通话：室外机与室内机、管理机之间高清可视对讲，通话延时75秒。
- 户户通：住户之间可相互呼叫通话，支持输入完整房号精准呼叫。
- 呼叫转移：室内机无人接听可转接管理机，确保访客不被遗漏。
3.3 智能家居联动
- 电梯联动：室内机支持呼梯功能，可查看电梯运行状态，一键呼叫电梯。
- 安防报警：室内机4路防区接口，支持门磁、红外、燃气、烟感等探测器接入。
- 信息推送：物业可通过管理平台向住户发送小区通知、个人信息。
- 访客留影：无人接听时自动抓拍访客照片，存储5条记录循环覆盖。
3.4 数字化管理平台（SMD16）
（1）软件运行环境
| 项目 | 要求 |
|---|---|
| 操作系统 | Win10 64位 |
| CPU | i5或以上 |
| 运行内存 | 4G或以上 |
| 分辨率 | 1366×768或以上 |
| 硬盘 | 160G或以上 |
（2）核心功能模块
- 分区管理：支持添加/编辑/删除区域，配置分区模式、类型、居住类型。
- 楼栋管理：批量添加楼栋，配置行政区编号、警务区编号、出租屋编号。
- 房屋管理：批量生成房间，配置门牌号、管理类型、出租状态。
- 设备管理：添加/配置各类设备，支持远程重启、开门、重置等操作。
- 人员管理：住户、租户、员工、区域管理员信息管理与权限配置。
- 门禁卡管理：卡号录入、类型配置、状态查询。
- 记录查询：出入、警报、呼叫、下发记录查询与标记。
- 设备在线监控：实时查看设备在线/Offline状态、IP地址、上线时间。
3.5 手机端应用（奥敏数字门禁管家）
- 身份绑定：业主/住户/物管通过手机号验证绑定微信，一户可多机绑定。
- 远程开锁：二维码开锁、远程一键开锁。
- 人员录入：业主可自助录入住户信息、上传人脸照片。
- 信息接收：物业通知、报平安信息、门禁开通提醒。
- 访客管理：生成临时访客密码/二维码，查看访客出入记录。
四、安装与配置
4.1 网络架构要求
- 局域网配置：所有设备接入同一局域网，建议采用固定IP分配。
- POE供电：楼层交换机支持15V POE供电，网线建议使用CAT5e及以上规格。
- 光纤传输：大型社区建议使用光纤收发器实现远距离传输，光纤采用多芯单模。
- 防火墙设置：SMD16软件需添加入站规则端口：8085、8888、8000、10583、8890。
4.2 室外机安装规范
- 安装高度：摄像头中心高度150cm，垂直地面安装。
- 环境要求：避免阳光直射、逆光、强光斜射；室内安装距窗口/门口≥3米。
- 底盒安装：按型号对应开槽尺寸，使用Φ3.5×35mm自攻螺丝固定。
- 防水处理：四周安装防水EVA海绵条，接线孔做好密封。
4.3 人脸录入要求
- 照片规格：分辨率640×480左右，JPG格式，人脸占比1/3~2/3。
- 拍摄要求：免冠正面照，可见两耳轮廓，无遮挡，光线充足，无浓妆。
- 录入方式：后台录入、自助机录入、手机录入。
4.4 设备配置流程
- 网络配置：修改map.xml文件，配置服务器IP、设备IP、网关、掩码
- 设备添加：SMD16软件中添加设备，填写设备编号、类型、所属楼栋
- 服务下发：保存配置后4分钟自动下发，或手动重启服务立即下发
- 人员录入：添加住户/租户信息，绑定房号、门禁卡、人脸
- 权限同步：人员信息自动下发至对应设备，完成授权
五、接线端定义及图示
5.2 各类锁具接法
- 电控锁/静音锁：电源CN10的CL+、CL-接锁具正负极，控制信号接CN11的2（常开）和R1（公共）。
- 磁力锁：电源接CN3的12+、12-，控制信号同电控锁；注意总电流不超过400mA。
- 出门按钮：并联在CN11的2和R1端子。
5.3 音频调试
- 回声消除：控制面板→硬件和声音→声音→录制→麦克风属性→增强→启用回声消除。
- DC偏移消除：同一位置启用DC偏移消除。
- 音量调节：配合调整麦克风音量和扬声器音量，达到**通话效果。
六、常见问题FAQ
6.1 人脸识别问题
Q：人脸识别失败或识别慢
A：检查摄像头镜头是否清洁；确认人脸在0.5~1.2米识别距离内；避免逆光、侧光、强光直射；重新录入清晰人脸照片。
Q：活体检测误判
A：确保环境光线充足但非强光直射；提醒用户不要佩戴墨镜、口罩、帽子；检查红外摄像头是否正常工作。
6.2 对讲与开锁问题
Q：对讲无声音或杂音
A：检查音频线路连接；调节麦克风增强；启用回声消除和DC偏移消除；检查室内机/管理机音量设置。
Q：开锁无反应
A：检查锁具供电；确认开锁延时设置；检查锁具线路是否松动；确认门磁状态。
6.3 网络与软件问题
Q：设备显示离线
A：检查网线连接和网络指示灯；确认设备IP与服务器在同一网段；检查map.xml配置是否正确；确认防火墙端口已开放。
Q：SMD16无法登录或连接设备
A：确认电脑IP与map.xml中server IP一致；检查防火墙是否放行指定端口；确认设备已开机且网络正常；重新核对设备SN号录入是否正确。
Q：人脸数据无法下发
A：确认设备为联网版且网络通畅；检查室外机人脸录入方式设置为"电脑录入"；新增设备后等待4分钟或手动重启服务；检查人员照片格式。
6.4 系统兼容问题
Q：与旧系统混用
A：D2系统为全数字系统，与模拟系统不直接兼容；可通过数模转换设备或分层组网实现过渡。
Q：第三方平台对接
A：支持标准API接口对接；支持GB/T 28181等标准协议；具体对接需联系技术支持。
七、产品摘要
奥敏D2全数字化对讲系统是面向新建社区、高标准改造项目的新一代纯数字IP对讲解决方案，为奥敏六层技术产品体系第三层"全数字智能系列"核心载体。
系统采用TCP/IP标准网络协议，由3D人脸识别室外机（AMD2XC-1/AMD2AG-1）、7寸全触摸室内机（SDV7BS-7T）、双目人脸门禁一体机（AMC10702）、数字管理机（D2GLJ-10）及SMD16管理中心软件组成，支持人脸识别、手机远程、微信小程序、IC/ID卡、密码等多种开锁方式，实现高清可视对讲、户户通、电梯联动、家庭安防、数字化管理等全场景功能。
系统支持POE供电、光纤组网、云边协同，可对接智慧社区平台、公安数据平台，满足智慧出租屋、智慧新防控、智慧社区等上层应用需求。适用于新建住宅小区、高标准旧改、智慧社区、商业办公等场景，是现代社区智能化建设的高标准首选方案。
核心关键词：全数字对讲、TCP/IP联网、3D人脸识别、智慧社区、手机远程、可视对讲、电梯联动、SMD16管理平台、POE供电、光纤组网
中山市奥敏电子有限公司
www.aomin.com | 0760-88800668-301 | sales01@aomin.com
旧区焕新伙伴 · 29年门禁技术沉淀
