SSS SIEDLE 三零无线楼宇对讲系统
全数字智能系列 技术说明书
无线楼宇对讲、免布线门禁、旧改轻量化、零月租对讲、老旧小区改造专用
★ 5项国际标准·5项国家标准起草单位｜29年门禁技术沉淀｜自主知识产权保障
中山市奥敏电子有限公司
www.aomin.com | 0760-88800668-301 | sales01@aomin.com
一、产品定位
1.1 层级定位
SSS SIEDLE 无线楼宇对讲系统，隶属于奥敏六层技术产品体系的第三层全数字智能系列，专为老旧小区改造打造，是免布线、零月租、自组网的轻量化解决方案。系统采用自组网技术，搭载人脸识别、多方式开锁、故障语音自检、数据本地存储等智能功能，具备安装高效、施工零扰民、后期无持续费用等优势，是老旧小区智慧门禁升级的优选方案。
1.2 核心价值
- 免布线、零月租、零宽带，插电即用
- 不砸墙、不挖路、不重新布线，快速安装
- 专用无线频段，强穿透、自组网、自动中继、自动修复
- 专利故障语音自检，运维主动预警
- 数据本地存储、不上云，安全合规
1.3 应用场景
- 老旧小区无预埋线路改造
- 出租屋、公寓、住宅小区
- 施工扰民敏感、不能开挖楼栋
- 临时建筑、快速交付项目
二、产品型号、功能、介绍及系统优势
2.1 系统组成
本系统由前端门禁设备、室内终端设备、信号扩展设备、管理中心设备四部分组成，采用无线自组网架构，无需布线即可实现全单元互联互通：
- 前端门禁设备：3SWL-2 联网版、3SWF-2 非联网版、3SLSM-2 基础触摸款、3SLM-1 基础按键款室外主机，负责呼叫、识别、开锁、报警与系统管控。

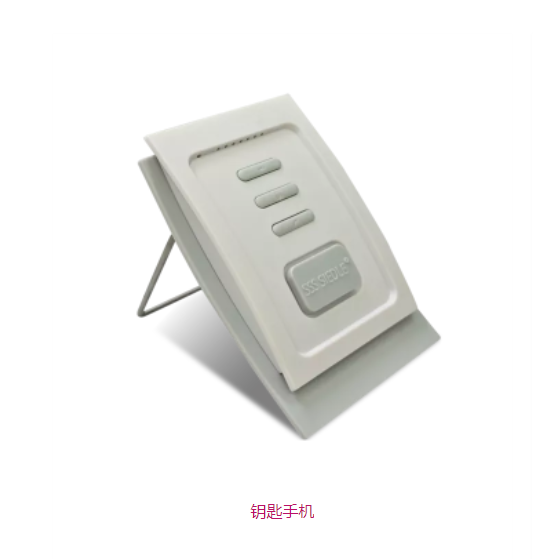

- 室内终端设备：3S-108 无线室内机，住户端呼叫对讲、远程开锁、音量调节。

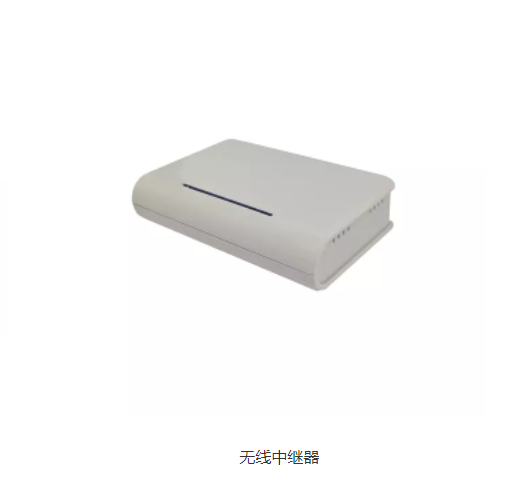

- 信号扩展设备：3S-RP 多联中继器，放大无线信号、自动组网、负载均衡、故障重建。
- 管理中心设备：管理机、自助录入机、管理平台软件、系统电源，实现小区集中管理、数据录入、远程运维与统一供电。
2.2 产品型号
| 型号 | 名称 | 功能特点 | 定位 |
|---|---|---|---|

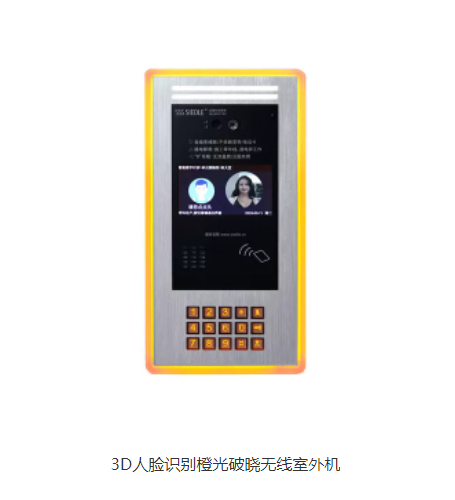

| 3SWL-2 | 联网版 | 3D人脸识别、4.3英寸彩屏、人体感应、联网对接管理中心/平台 | 橙光破晓高配款（联网场景） |
| 3SWF-2 | 非联网版 | 3D人脸识别、4.3英寸彩屏、人体感应、本地独立运行 | 橙光破晓高配款（非联网场景） |

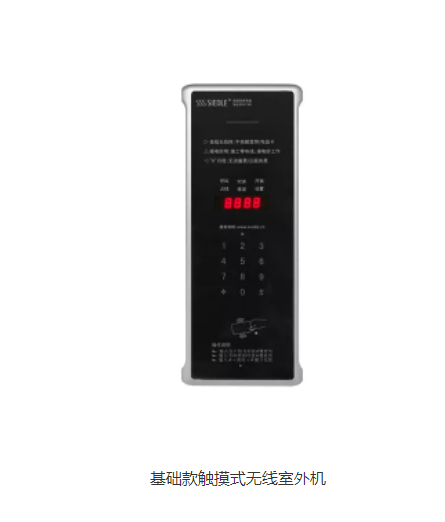

| 3SLSM-2 | 基础触摸款 | 触摸按键、IC/ID卡、密码开锁、呼叫、对讲、开锁 | 基础智能款 |

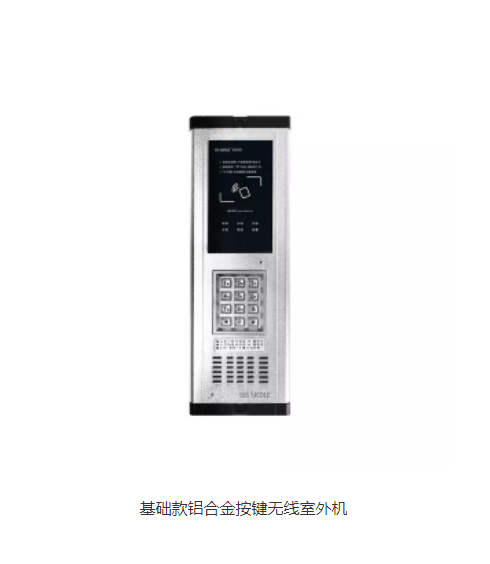

| 3SLM-1 | 基础按键款 | 铝合金按键、抗破坏、耐用、IC/ID卡、密码开锁、呼叫、对讲、开锁 | 基础耐用款 |
| 3S-108 | 室内机 | 呼叫、对讲、开锁、呼叫管理机、音量调节 | 非可视无线室内终端 |
| 3S-RP | 多联中继器 | 信号放大、自动组网、负载均衡、故障重建 | 信号扩展设备 |
2.3 分版本功能明细
（1）联网版 3SWL-2 核心功能
- 房号呼叫：支持4位房号输入呼叫，支持呼叫管理机与管理中心

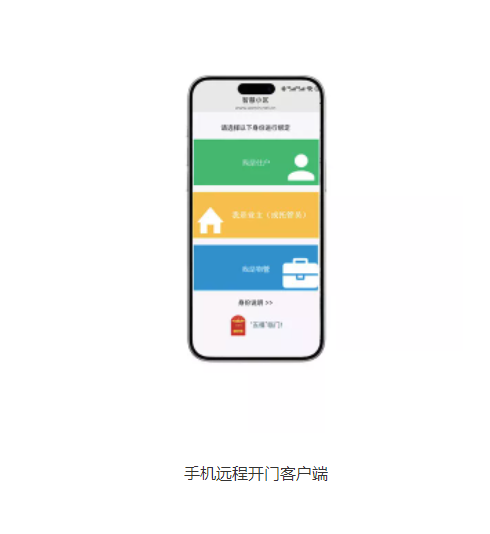

- 多方式开锁：人脸识别、密码、IC/ID卡、室内机、管理机、手机远程开锁
- 联网管理：对接管理平台、管理机，实现小区集中管控
- 报警功能：防拆报警、门磁超时报警、离线故障报警，上传管理中心
- 状态提示：语音播报+灯光指示+平台同步，操作/故障一目了然
- 数据同步：人脸、卡数据可通过管理平台下发同步受权
（2）非联网版 3SWF-2 核心功能
- 房号呼叫：支持4位房号输入呼叫，仅呼叫本单元室内机
- 多方式开锁：人脸识别、密码、IC/ID卡、室内机开锁
- 本地运行：零宽带、零流量，断网不影响使用
- 报警功能：防拆报警、门磁超时报警、离线故障报警，本地语音提示
- 状态提示：语音播报+灯光指示，操作/故障清晰
- 人体感应：靠近1.5-2米自动启动人脸识别
- 数据存储：人脸、卡、密码本地存储，不上云
（3）基础款（3SLSM-2/3SLM-1）核心功能
- 房号呼叫：4位房号呼叫室内机，操作简单
- 开锁方式：IC/ID卡、密码、室内机开锁
- 报警功能：防拆报警、门磁超时报警
- 状态提示：灯光+语音提示，适配全龄使用
- 耐用设计：3SLSM-2触摸按键；3SLM-1铝合金抗破坏按键
2.4 管理中心设备与软件
（1）管理中心硬件

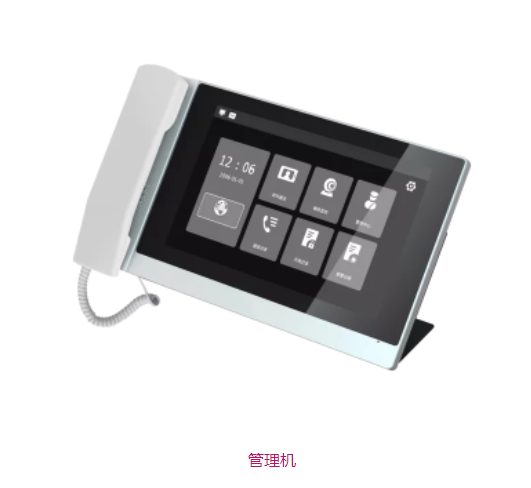

- 管理机：接收单元呼叫、双向对讲、远程开锁、报警接收、设备状态监控

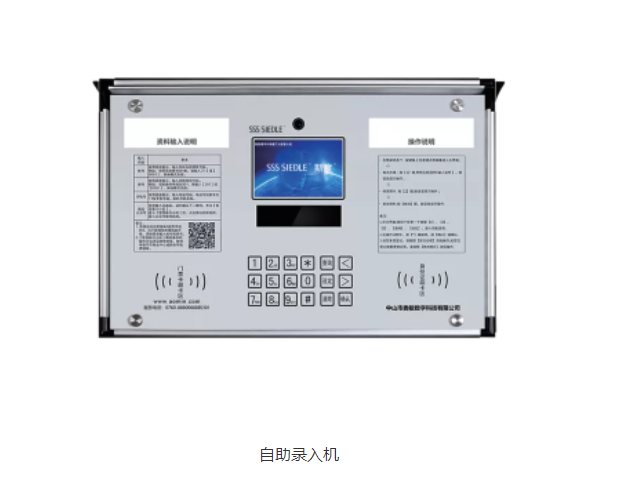

- 自助录入机：住户自助录入人脸、门禁卡，无需物业人工操作

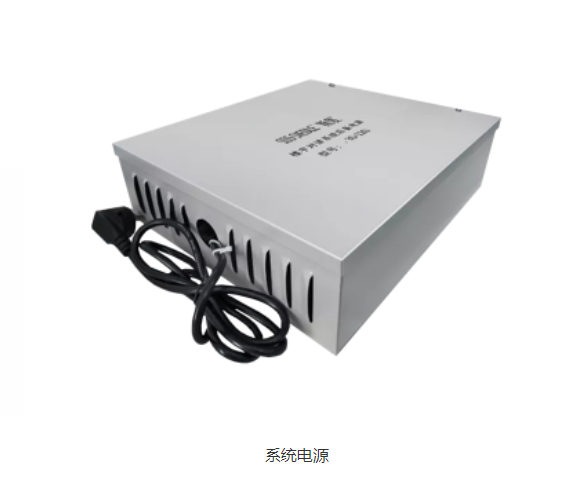

- 系统电源（3S-120）：双电压输出，支持室外机与电控锁供电，断电自动蓄电续航

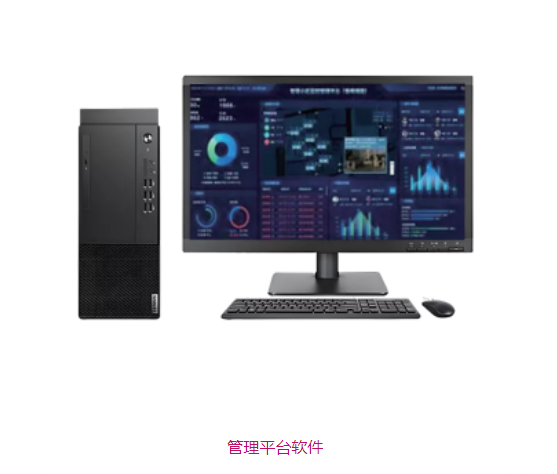

（2）管理平台软件
- 集中管理：统一监控全小区设备在线状态、信号强度、故障信息
- 数据管理：人脸、卡、密码批量录入、修改、删除，一键同步到主机
- 报警管理：实时接收防拆、门磁、离线报警，定位故障设备
- 记录查询：开锁记录、呼叫记录、报警记录本地存储可导出
- 平台对接：支持对接政府智慧社区平台、监控系统、电梯联动系统
- 远程运维：通过平台查看设备信息、执行重启、参数配置等操作
2.5 室外机介绍
（图片区域：3SWL-2/3SWF-2、3SLM-1、3SLSM-2、3S-108室内机、3S-RP中继器示意图）
2.6 系统优势
| 优势 | 说明 |
|---|---|
| 免布线部署 | 无需网线、无需凿墙、无需重新布线 |
| 三零省心方案 | 免布线、零月租、零宽带，一次性投入 |
| 快速安装 | 单栋楼2小时完成安装调试 |
| 强穿透力 | 专用无线频段（强穿透、抗干扰），穿墙能力强 |
| 自组网自愈 | 自动拓扑、故障自动切换、离线自动重建 |
| 本地数据 | 数据本地存储、不上云，安全性更高 |
| AI自检 | AI自检故障，语音提示/专利自检技术 |
| 联网扩展 | 联网版支持管理中心集中管控，非联网版独立稳定运行 |
2.7 状态提示功能
| 状态 | 提示方式 | 说明 |
|---|---|---|
| 信号强度 | 绿/黄/红灯指示 | 绿灯=强、黄灯=一般、红灯=差 |
| 编码绑定 | 语音提示 | 语音播报“编码成功”/“编码失败” |
| 设备故障自检 | 语音报障+平台提示 | 自动播报故障类型与位置，联网版同步管理中心 |
| 开锁成功 | 语音+屏幕显示 | 提示开门，驱动锁具动作 |
2.8 系统电源规格
| 电源规格 | 适配设备 | 备注 |
|---|---|---|
| DC 16V±1V | 人脸识别室外机（3SWL-2/3SWF-2） | **功率15W |
| DC 12V | 基础款室外机（3SLSM-2/3SLM-1） | 门禁刷卡主机 |
| DC 5V | 室内机、无线中继器 | 通用适配器 |
三、技术参数与各类锁接法图
3.1 技术参数
| 设备 | 工作电压 | 工作电流 | 工作温度 | 核心参数 |
|---|---|---|---|---|
| 人脸室外机（3SWL-2/3SWF-2） | DC16V±1V | ≤850mA | -20℃~+70℃ | 4.3寸彩屏、每户8张人脸、5000张卡 |
| 基础室外机（3SLSM-2/3SLM-1） | DC12V | ≤80mA | -10℃~+65℃ | 读卡≤0.5S、IC/ID兼容 |
| 3S-108室内机 | DC5V | ≤300mA | -20℃~+45℃ | 对讲时长60S |
| 3S-RP中继器 | DC5V | ≤120mA | -20℃~+45℃ | 1台中继器可接8台设备、三色信号指示 |
| 系统通用 | —— | —— | —— | 专用无线自组网频段、256台终端、单跳距离100m |
3.2 室外机接线定义图
（图片区域：室外机接线端子示意图）
3.3 各类锁的接法图
（图片区域：电控锁、静音锁、磁力锁接线图）
四、系统配置
4.1 标准配置清单
| 设备类型 | 型号 | 数量 | 备注 |
|---|---|---|---|
| 无线室外主机 | 3SWL-2/3SWF-2/3SLSM-2/3SLM-1 | 1台/单元 | 按单元口配置 |
| 无线室内机 | 3S-108 | 按户数配置 | 每户1台 |
| 无线中继器 | 3S-RP | 按信号覆盖配置 | 信号弱楼层加装 |
| 管理中心设备 | 管理机/自助录入机 | 1套/小区 | 联网版配置 |
| 系统电源 | 3S-120 | 1台/室外机 | 适配室外机与锁具 |
| 电源适配器 | DC16V/DC12V/DC5V | 按设备配置 | 室外机/室内机机/中继各1台 |
| 标准配件 | 预埋盒、螺丝、防水棉 | 1套/主机 | 出厂标配 |
4.2 基础设置项
| 设置项 | 范围/说明 |
|---|---|
| 开锁延时 | 1s~10s可调 |
| 门磁延时 | 0s~254s可调 |
| 系统密码 | 支持修改；工程密码：123456；物业密码：000000 |
| 音量调节 | 呼叫音量、对讲音量、提示音量可调 |
| 报警使能 | 防拆、门磁报警可开关 |
| 人脸检测 | 活体检测方式 |
| 平台对接 | 联网版配置IP、栋号，对接管理平台 |
4.3 运维专用指令
| 指令代码 | 功能说明 |
|---|---|
| 9200 | 查听系统所有设备信息 |
| 9201 | 查听系统所有通讯故障设备信息 |
| 9205 | 查听系统所有在线设备的信号强度 |
| 9510 | 查听单个室内机全部信息 |
| 9511 | 查听单个中继全部信息 |
五、安装指南
5.1 布线要求
| 系统 | 布线方式 | 线材规格 |
|---|---|---|
| 无线全系统 | 0布线（无信号线、视频线、音频线） | 无 |
| 供电与锁具 | 仅接电源+锁具线 | 两芯电源线≥0.5mm² |
| 管理中心 | 网线（联网版） | 超五类及以上网线 |
5.2 安装规范
| 设备 | 安装高度 | 环境要求 |
|---|---|---|
| 室外机 | 摄像头距地1.5m | 避强光、防雨、无遮挡 |
| 无线中继器 | 楼道中间位置 | 信号盲区、即插即用 |
| 室内机 | 室内墙面1.4m~1.5m | 通风干燥、远离干扰源 |
| 管理机/自助录入机 | 物业值班室 | 平稳台面、联网通畅 |
5.3 室外机人脸识别要求
（图片区域：人脸识别高度距离图示）
5.4 室外机底壳安装要求
（图片区域：室外机底盒安装示意图）
5.5 单栋系统布线图
（图片区域：单栋无线系统布线图）
5.6 编码绑定流程
1. 中继器编码绑定（3S-RP）
- 室外机输入管理密码进入设置模式；
- 中继器快速断电两次（间隔1.8-2.5秒），进入设置模式；
- 室外机输入指令：层号+00+#确认；
- 室外机语音播报中继器编号，编码完成。
2. 室内机（3S-108）编码绑定
- 室内机输入管理密码进入设置模式；
- 室内机断电重启2次，进入待编码状态（间隔1.8-2.5秒）；
- 室内机输入指令：层号+房号+#确认；
- 语音提示“编码成功”即完成绑定。
六、常见问题FAQ
6.1 使用类
| 问题 | 回答 |
|---|---|
| 没有宽带/网线可以用吗？ | 0宽带、0月租、0流量，纯本地运行，断网正常使用；联网版需局域网对接管理平台 |
| 管理中心能远程控制吗？ | 联网版支持管理机/平台远程开锁、报警接收、设备监控；非联网版仅本地使用 |
6.2 信号类
| 问题 | 回答 |
|---|---|
| 老旧小区墙体厚信号稳定吗？ | 专用无线频段强穿透+中继扩展，整栋稳定覆盖 |
6.3 兼容类
| 问题 | 回答 |
|---|---|
| 旧系统能否直接升级？ | 奥敏旧系统可平滑升级，其他品牌需兼容替换，无线系统需全套更换设备 |
| 能对接监控/电梯/消防吗？ | 联网版可接入平台实现全域联动、统一管理 |
6.4 故障运维类
| 问题 | 回答 |
|---|---|
| 设备故障如何处理？ | AI语音自检+自动拓扑重建，故障切换＜120s；联网版可通过管理中心远程排查 |
七、产品摘要
奥敏SSS SIEDLE无线楼宇对讲系统属于第三层全数字智能系列，是老旧小区改造专用免布线、零月租、零宽带方案，分联网版3SWL-2、非联网版3SWF-2、基础款3SLSM-2/3SLM-1三类，适配不同小区管理需求。系统搭载自组网技术，支持人脸识别、多方式开锁、故障语音自检、数据本地存储，配套管理机、自助录入机与管理平台实现集中管控，具备安装快、零扰民、无后续费用、本地安全等优势，是旧改轻量化首选方案。
